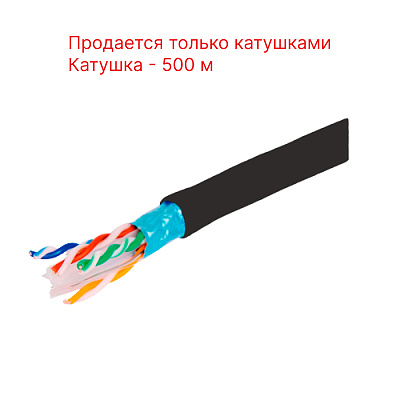

F/UTP — экранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) внутри помещений с частотой передачи сигналов до 250 МГц (Cat.6).
PE1 — для внешней прокладки (оболочка из полиэтилена чёрного цвета)
Диаметр жилы, мм — 0,52
Вес — 39,1 кг/км
Катушка — 500 м
Продается только катушками
Стандарт на кабель — СТ ТОО 143-1930-10-16-34-2012, IEC 10811
Токопроводящая жила — Медная мягкая проволока диаметром 0,52мм
Изоляция токопроводящей жилы — ПЭ
Вид скрутки — Парная
Количество пар в кабеле — 4
Расцветка изоляции жил — Согласно ANSI/TIA-568
Экран — Алюмополимерная лента
Наружная оболочка — Светостабилизированный ПЭ
Электрические характеристики
— Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более — 9,65
— Асимметрия сопротивления жил в паре/ четверке постоянному току, %, не более — 2
— Рабочая ёмкость пары на частоте 0,001 МГц, нФ/км, не более — 56
— Сопротивление изоляции постоянному току, МОм*км, не менее — 5000
— Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
— Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005МГц, кВ — 0,7
— Волновое сопротивление на частоте, Ом — 0,064-1,0 МГц — 100±25 // 1,0-250 МГц — 100±15
— Скорость распространения, волны на частоте, % от скорости света в вакууме, не менее — 1 МГц — 68 // 10 МГц — 68 // 100 МГц — 68
— Задержка сигнала на частоте, нс/ 100м, не более 10 МГц — 545
— Разность задержки сигнала между парами на частоте, нс/ 100м 10 МГц — 45
— Затухание в кабеле на частоте, дБ/100 м — 1 МГц — 2,1 // 4 МГц — 3,8 // 10 МГц — 6,0 // 100 МГц — 45,3
— Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее — 1 МГц — 75,3 // 4 МГц — 66,3 // 10 МГц — 60,3 // 100 МГц — 45,3
— Возвратные потери на частоте, дБ/100 м — 1 МГц — 23,0 // 100 МГц — 20,1 // 250 МГц — 17,3
Механические характеристики
— Значение растягивающего усилия кабеля, не более, кН — 0,4
— Раздавливающие усилие, Н/см, не менее — 40
— Минимальный радиус изгиба кабеля, мм — 56
— Температура эксплуатации — от -40 до +60 °С
— Температура хранения и транспортировки — от -40 до +60 °С
— Температура монтажа — от -10 до +60 °С
— Относительная влажность при температуре +35 C, % — 98
— Наружный размер кабеля, мм (максимальный) — 6,7 мм
